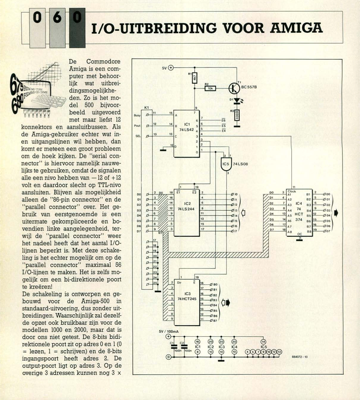

I/O-uitbreiding voor Amiga
De Commodore Amiga is een com- puter met behoor- lijk wat uitbrei- dingsmogelijkhe- den. Zo is het mo- del 500 bijvoor- beeld uitgevoerd met maar liefst 12 konnektors en aansluitbussen. Als de Amiga-gebruiker echter wat in- en uitgangslijnen wil hebben, dan komt er meteen een groot probleem om de hoek kijken. De "serial con- nector" is hiervoor namelijk nauwe- lijks te gebruiken, omdat de signalen alle een nivo hebben van -12 of +12 volt en daardoor slecht op TTL-nivo aansluiten. Blijven als mogelijkheid alleen de "86-pin connector" en de "parallel connector" over. Het ge- bruik van eerstgenoemde is een uitermate gekompliceerde en bo- vendien linke aangelegenheid, ter- wijl de "parallel connector" weer het nadeel heeft dat het aantal I/O- lijnen beperkt is. Met deze schake- ling is het echter mogelijk om op de "parallel connector" maximaal 56 I/O-lijnen te maken. Het is zelfs mo- gelijk om een bi-direktionele poort te kreeÃàren! De schakeling is ontworpen en ge- bouwd voor de Am...
