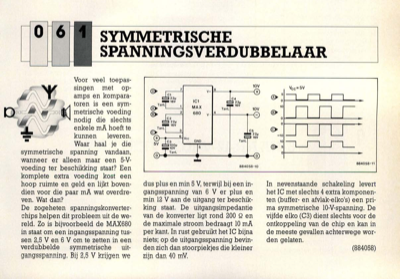

symmetrische spanningsverdubbelaar
Voor veel toepas- singen met op- amps en kompara- toren is een sym- metrische voeding nodig die slechts enkele mA hoeft te kunnen leveren. Waar haal je die ,symmetrische spanning vandaan, wanneer er alleen maar een 5-V- voeding ter beschikking staat? Een komplete extra voeding kost een hoop ruimte en geld en lijkt boven- dien voor die paar mA wat overdre- ven. Wat dan? De zogeheten spanningskonverter- chips helpen dit probleem uit de we- reld. Zo is bijvoorbeeld de MAX680 in staat om een ingangsspanning tus- sen 2,5 V en 6 V om te zetten in een verdubbelde symmetrische uit- g2ngqqpAnning. Bij 2,S V krijg en w e dus plus en min 5 V, terwijl bij een in- gangsspanning van 6 V er plus en min 12 V aan de uitgang ter beschik- king staat. De uitgangsimpedantie van de konverter ligt rond 200 Q en de maximale stroom bedraagt 10 mA per kant. In rust gebruikt het IC bijna niets; op de uitgangsspanning bevin- den zich dan stoorpiekjes die kleiner zijn (1211. 40 rnV, In nevenstaande schakeling leve
