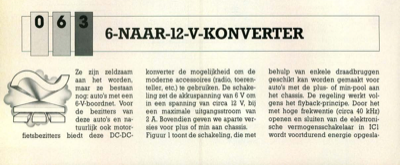

6-naar-12-V-konverter
fietsbezitters Ze zijn zeldzaam aan het worden, ;.‘ maar ze bestaan S nog: auto"s met een 6-V-boordnet. Voor de bezitters van deze auto"s en na- tuurlijk ook motor- biedt deze DC-DC- konverter de mogelijkheid om de moderne accessoires (radio, toeren- teller, etc.) te gebruiken. De schake- ling zet de akkuspanning van 6 V om in een spanning van circa 12 V, bij een maximale uitgangsstroom van 2 A. Bovendien geven we aparte ver- sies voor plus of min aan chassis. Figuur 1 toont de schakeling, die met behulp van enkele draadbruggen geschikt kan worden gemaakt voor auto"s met de plus- of min-pool aan het chassis. De regeling werkt vol- gens het flyback-principe. Door het met hoge frekwentie (circa 40 kHz) openen en sluiten van de elektroni- sche vermogensschakelaar in IC1 wordt voortdurend energie opgesla- 6-NAAR-12-V-KONVERTER Onderdelenlijst W eerstanden: R1 = 2k2 R2 = 1k24 1% R3 = 12 k 1% Kondensatoren: Cl = 470 p/16 V C2 = 470 n C3 = 1000 p/25 V C4 = 470 p/25 V Halfgeleiders: D...
