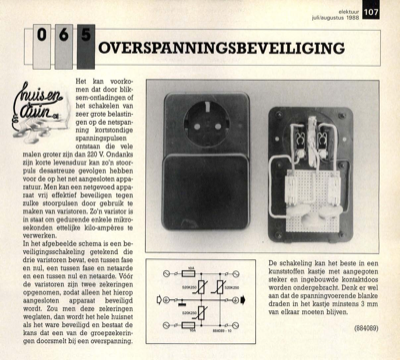

overspanningsbeveiliging

Het kan voorko- men dat door blik- sem-ontladingen of het schakelen van zeer grote belastin- gen op de netspan- ning kortstondige spanningspulsen ontstaan die vele malen groter zijn dan 220 V. Ondanks zijn korte levensduur kan zo"n stoor- puls desastreuze gevolgen hebben voor de op het net aangesloten appa- ratuur. Men kan een netgevoed appa- raat vrij effektief beveiligen tegen zulke stoorpulsen door gebruik te maken van varistoren. Zo"n varistor is in staat om gedurende enkele mikro- sekonden ettelijke kilo-ampeÃÄres te verwerken. In het afgebeelde schema is een be- veiligingsschakeling getekend die drie varistoren bevat, een tussen fase en nul, een tussen fase en netaarde en een tussen nul en netaarde. VoÃÅoÃÅr de varistoren zijn twee zekeringen opgenomen, zodat alleen het hierop aangesloten apparaat beveiligd wordt. Zou men deze zekeringen weglaten, dan wordt het hele huisnet als het ware beveiligd en bestaat de kans dat een van de groepzekerin- gen doorsmelt bij een overspann...
