voedingsmonitor met waakhond

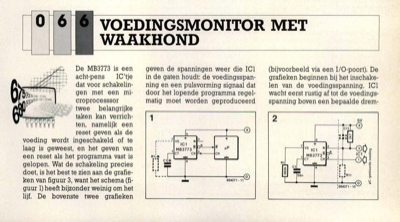

0 6 VOEDINGSMONITOR MET WAAKHOND De MB3773 is een acht-pens IC"tje dat voor schakelin- gen met een mi- croprocesssor twee belangrijke taken kan verrich- ten, namelijk een reset geven als de geven de spanningen weer die IC1 in de gaten houdt: de voedingsspan- ning en een pulsvorming signaal dat door het lopende programma regel- matig moet worden geproduceerd (bijvoorbeeld via een I/O-poort). De grafieken beginnen bij het inschake- len van de voedingsspanning. IC1 wacht eerst rustig af tot de voedings- spanning boven een bepaalde drem- voeding wordt ingeschakeld of te laag is geweest, en het geven van een reset als het programma vast is gelopen. Wat de schakeling precies doet, is het best te zien aan de grafie- ken van figuur 3, want het schema (fi- guur 1) heeft bijzonder weinig om het lijf. De bovenste twee grafieken 108 elektuur juli/augustus 1988 pel uitkomt. Zonder Rl moet de voe- dingsspanning eerst stijgen tot 4,2 V. Deze drempel kan hoger gelegd worden door Rl te monteren. Is R
