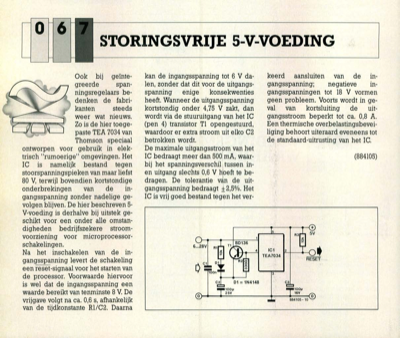

storingsvrije 5-V-voeding
Ook bij geiÃànte- greerde span- ningsregelaars be- denken de fabri- kanten steeds weer wat nieuws. Zo is de hier toege- paste TEA 7034 van Thomson speciaal ontworpen voor gebruik in elek- trisch "rumoerige" omgevingen. Het IC is namelijk bestand tegen stoorspanningspieken van maar liefst 80 V, terwijl bovendien kortstondige onderbrekingen van de in- gangsspanning zonder nadelige ge- volgen blijven. De hier beschreven 5- V-voeding is derhalve bij uitstek ge- schikt voor een onder alle omstan- digheden bedrijfszekere stroom- voorziening voor microprocessor- schakelingen. Na het inschakelen van de in- gangsspanning levert de schakeling een reset-signaal voor het starten van de processor. Voorwaarde hiervoor is wel dat de ingangsspanning een waarde bereikt van tenminste 8 V. De vrijgave volgt na ca. 0,6 s, afhankelijk van de tijdkonstante Rl/C2. Daarna kan de ingangsspanning tot 6 V da- len, zonder dat dit voor de uitgangs- spanning enige konsekwenties heeft. Wanneer de uitgangsspanni...
