no-nonsense 1-kHz-generator

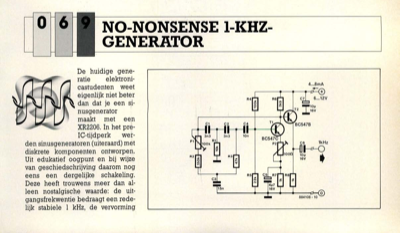

NO-NONSENSE 1-KHZ- GENERATOR De huidige gene- ratie elektroni- castudenten weet eigenlijk niet beter dan dat je een si- nusgenerator maakt met een XR2206. In het pre- IC-tijdperk wer- den sinusgeneratoren (uiteraard) met diskrete komponenten ontworpen. Uit edukatief oogpunt en bij wijze van geschiedschrijving daarom nog eens een dergelijke schakeling. Deze heeft trouwens meer dan al- leen nostalgische waarde: de uit- gangsfrekwentie bedraagt een rede- lijk stabiele 1 kHz, de vervorming 110 elektuur juli/augustus 1988 kan door afregelen lager zijn dan 1%, de stroomopname bedraagt 4 . . ..8 mA (bij een voedingsspanning van 6 . . .12 V) en de bouwkosten be- dragen nog geen vijf gulden. De schakeling werkt op een vaste fre- kwentie (1 kHz) en is bij uitstek ge- schikt als meetgenerator voor bij- voorbeeld het doorfluiten van audio- apparatuur of als morse-trainer. Het schema toont de oscillator die van het zogenaamde dubbel-T-type is. Voordeel van deze opzet is, dat naast Tl alleen R"s e
