3¾-digit paneelmeter

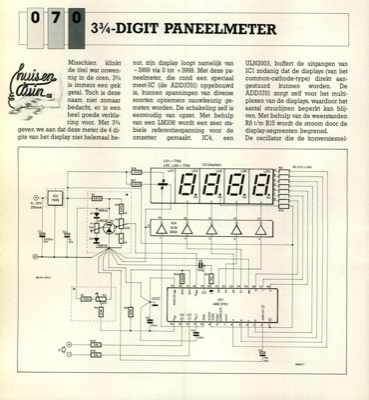

07 33/4-DIGIT PANEELMETER Misschien klinkt de titel wat onwen- nig in de oren, 33/4 is immers een gek getal. Toch is deze naam niet zomaar bedacht, er is een heel goede verkla- ring voor. Met 33/4 geven we aan dat deze meter de 4 di- gits van het display niet helemaal be- nut, zijn display loopt namelijk van - 3999 via 0 tot + 3999. Met deze pa- neelmeter, die rond een speciaal meet-IC (de ADD3701) opgebouwd is, kunnen spanningen van diverse soorten opnemers nauwkeurig ge- meten worden. De schakeling zelf is eenvoudig van opzet. Met behulp van een LM336 wordt een zeer sta- biele referentiespanning voor de omzetter gemaakt. IC4, een ULN2003, buffert de uitgangen van IC1 zodanig dat de displays (van het common-cathode-type) direkt aan- gestuurd kunnen worden. De ADD3701 zorgt zelf voor het multi- plexen van de displays, waardoor het aantal stuurlijnen beperkt kan blij- ven. Met behulp van de weerstanden R8 t/m R15 wordt de stroom door de display-segmenten begrensd. De oscillator d...
