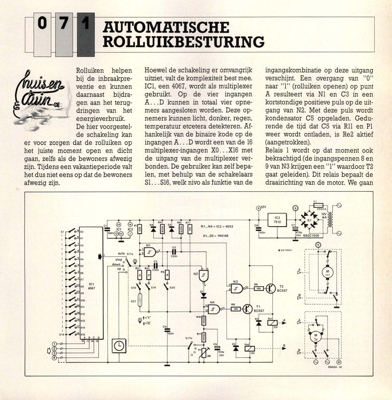

automatische rolluikbesturing
Rolluiken helpen bij de inbraakpre- ventie en kunnen daarnaast bijdra- gen aan het terug- dringen van het energieverbruik. De hier voorgestel- de schakeling kan er voor zorgen dat de rolluiken op het juiste moment open en dicht gaan, zelfs als de bewoners afwezig zijn. Tijdens een vakantieperiode valt het dus niet eens op dat de bewoners afwezig zijn. Hoewel de schakeling er omvangrijk uitziet, valt de komplexiteit best mee. IC1, een 4067, wordt als multiplexer gebruikt. Op de vier ingangen A ...D kunnen in totaal vier opne- mers aangesloten worden. Deze op- nemers kunnen licht, donker, regen, temperatuur etcetera detekteren. Af- hankelijk van de binaire kode op de ingangen A. . . D wordt een van de 16 multiplexer-ingangen X0... X16 met de uitgang van de multiplexer ver- bonden. De gebruiker kan zelf bepa- len, met behulp van de schakelaars S1 . .S16, welk nivo als funktie van de ingangskombinatie op deze uitgang verschijnt. Een overgang van "0" naar "1" (rolluiken openen) op punt A re
