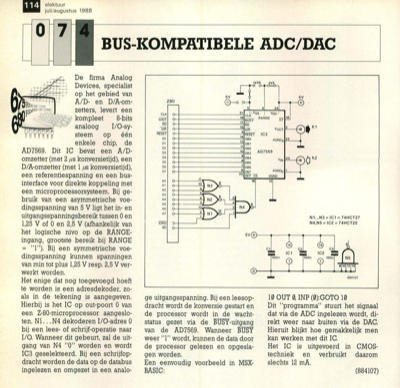

114 elektuur juli/augustus 1988 • BUS-KOMPATIBELE ADC/DAC k mi 112 "UP/ :ijVC; De firma Analog Devices, specialist op het gebied van A/D- en DIA-om- zetters, levert een kompleet 8-bits analoog I/O-sy- steem op één enkele chip, de 1V25 2V5 AD7569. Dit IC bevat een A/D- omzetter (met 2 ps konversietijd), een D/A-omzetter (met 1 ps konversietijd), een referentiespanning en een bus- interface voor direkte koppeling met een microprocessorsysteem. Bij ge- bruik van een asymmetrische voe- dingsspanning van 5 V ligt het in- en uitgangsspanningsbereik tussen 0 en 1,25 V of 0 en 2,5 V (afhankelijk van het logische nivo op de RANGE- ingang, grootste bereik bij RANGE = "1"). Bij een symmetrische voe- dingsspanning kunnen spanningen van min tot plus 1,25 V resp. 2,5 V ver- werkt worden. Het enige dat nog toegevoegd hoeft te worden is een adresdekoder, zo- als in de tekening is aangegeven. Hierbij is het IC op out-poort 0 van een Z-80-microprocessor aangeslo- ten. Nl . .N4 dekoderen I/O-a...
