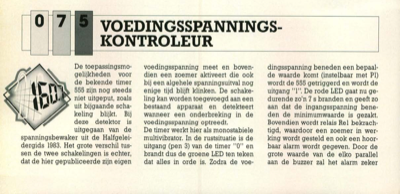

voedingsspanningskontroleur
De toepassingsmo- gelijkheden voor de bekende timer 555 zijn nog steeds niet uitgeput, zoals uit bijgaande scha- keling blijkt. Bij deze detektor is uitgegaan van de spanningsbewaker uit de Halfgelei- dergids 1983. Het grote verschil tus- sen de twee schakelingen is echter, dat de hier gepubliceerde zijn eigen voedingsspanning meet en boven- dien een zoemer aktiveert die ook bij een algehele spanningsuitval nog enige tijd blijft klinken. De schake- ling kan worden toegevoegd aan een bestaand apparaat en detekteert wanneer een onderbreking in de voedingsspanning optreedt. De timer werkt hier als monostabiele multivibrator. In de rustsituatie is de uitgang (pen 3) van de timer "0" en brandt dus de groene LED ten teken dat alles in orde is. Zodra de voe- dingsspanning beneden een bepaal- de waarde komt (instelbaar met Pl) wordt de 555 getriggerd en wordt de uitgang "1". De rode LED gaat nu ge- durende zo"n 7 s branden en geeft zo aan dat de ingangsspanning bene- den de minimumwaarde is ge
