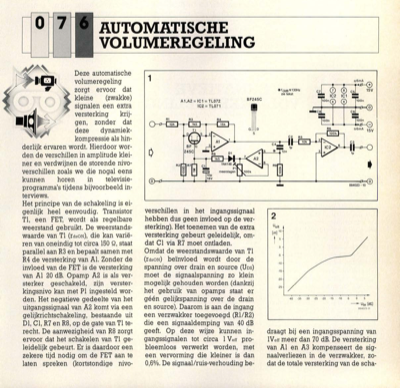

automatische volumeregeling
Deze automatische volumeregeling zorgt ervoor dat kleine (zwakke) signalen een extra versterking krij- gen, zonder dat deze dynamiek- kompressie als hin- derlijk ervaren wordt. Hierdoor wor- den de verschillen in amplitude klei- ner en verdwijnen de storende nivo- verschillen zoals we die nogal eens kunnen horen in televisie- programma"s tijdens bijvoorbeeld in- terviews. Het principe van de schakeling is ei- genlijk heel eenvoudig. Transistor Tl, een FET, wordt als regelbare weerstand gebruikt. De weerstands- waarde van Tl (rdsoN), die kan varieÃà- ren van oneindig tot circa 150 Q, staat parallel aan R3 en bepaalt samen met R4 de versterking van Al. Zonder de invloed van de FET is de versterking van Al 20 dB. Opamp A2 is als ver- sterker geschakeld, zijn verster- kingsnivo kan met Pl ingesteld wor- den. Het negatieve gedeelte van het uitgangssignaal van A2 komt via een gelijkrichtschakeling, bestaande uit Dl, Cl, R7 en R8, op de gate van TI te- recht. De aanwezigheid van R8 zorgt...
