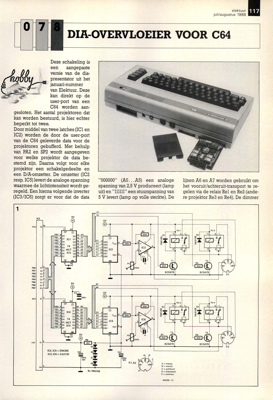

dia-overvloeier voor C64
Deze schakeling is een aangepaste versie van de dia- presentator uit het januari-nummer van Elektuur. Deze kan direkt op de user-port van een C64 worden aan- gesloten. Het aantal projektoren dat kan worden bestuurd, is hier echter beperkt tot twee. Door middel van twee latches (IC1 en IC2) worden de door de user-port van de C64 geleverde data voor de projektoren gebufferd. Met behulp van PA2 en SP2 wordt aangegeven voor welke projektor de data be- stemd zijn. Daarna volgt voor elke projektor een schakelgedeelte en een D/A-omzetter. De omzetter (IC2 resp. IC5) levert de analoge spanning waarmee de lichtintensiteit wordt ge- regeld. Een hierna volgende inverter (IC3/IC6) zorgt er voor dat de data "000000" (AO . . .A5) een analoge spanning van 2,5 V produceert (lamp uit) en "111111" een stuurspanning van 5 V levert (lamp op volle sterkte). De lijnen A6 en A7 worden gebruikt om het vooruit/achteruit-transport te re- gelen via de relais Rel en Rel (ande- re projektor Re3 en Re4). De dimmer
