goedkope instrumentatieversterker

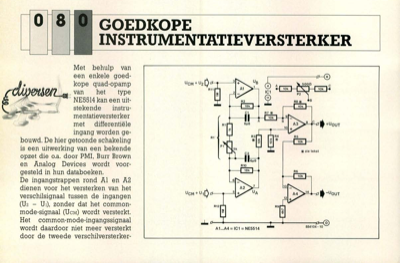

0 GOEDKOPE INSTRUMENTATIEVERSTERKER Met behulp van een enkele goed- kope quad-opamp van het type cdifj:ItM/Y4Sell_stu NE5514 kan een uit- stekende instru- mentatieversterker met differentieÃàle ingang worden ge- bouwd. De hier getoonde schakeling is een uitwerking van een bekende opzet die o.a. door PMI, Burr Brown en Analog Devices wordt voor- gesteld in hun databoeken. De ingangstrappen rond Al en A2 dienen voor het versterken van het verschilsignaal tussen de ingangen (U2 - Ui), zonder dat het common- mode-signaal (UcM) wordt versterkt. Het common-mode-ingangssignaal wordt daardoor niet meer versterkt door de tweede verschilversterker- trap (A3). Als alle komponenten ide- aal worden verondersteld, zijn de uit- gangsspanningen van de ingangs- versterkers: Deze verschilspanning wordt vervol- gens 1 x "versterkt" door oparnp A3. Voor degene die ook een symmetri- sche uitgang wil hebben, is een in- verter in de vorm van A4 toege- voegd. Aan de symmetrische uit- gang moet men bi...
