dia-hand-fader

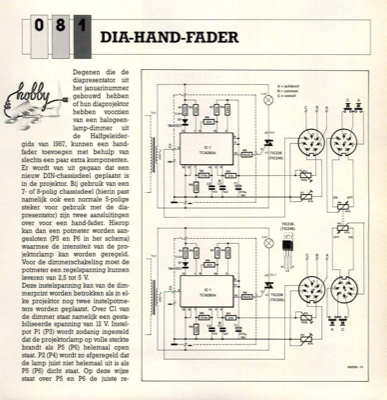

DIA-HAND-FADER Degenen die de diapresentator uit het januarinummer gebouwd hebben of hun diaprojektor hebben voorzien van een halogeen- lamp-dimmer uit de Halfgeleider- gids van 1987, kunnen een hand- fader toevoegen met behulp van slechts een paar extra komponenten. Er wordt van uit gegaan dat een nieuw DIN-chassisdeel geplaatst is in de projektor. Bij gebruik van een 7- of 8-polig chassisdeel (hierin past namelijk ook een normale 5-polige steker voor gebruik met de dia- presentator) zijn twee aansluitingen over voor een hand-fader. Hierop kan dan een potmeter worden aan- gesloten (P5 en P6 in het schema) waarmee de intensiteit van de pro- jektorlamp kan worden geregeld. Voor de dimmerschakeling moet de potmeter een regelspanning kunnen leveren van 2,5 tot 5 V. Deze instelspanning kan van de dim- merprint worden betrokken als in el- ke projektor nog twee instelpotme- ters worden geplaatst. Over Cl van de dimmer staat namelijk een gesta- biliseerde spanning van 12 V. Instel- pot Pl (P3
