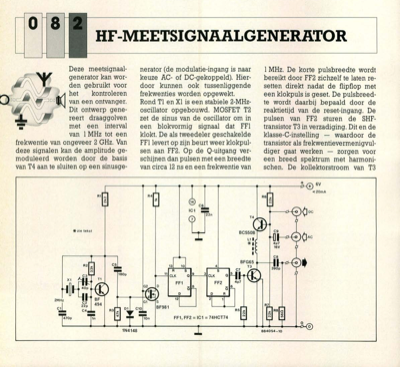

hf-meetsignaalgenerator
Deze meetsignaal- generator kan wor- den gebruikt voor het kontroleren van een ontvanger. Dit ontwerp gene- reert draaggolven met een interval van 1 MHz tot een frekwentie van ongeveer 2 GHz. Van deze signalen kan de amplitude ge- moduleerd worden door de basis van T4 aan te sluiten op een sinusge- nerator (de modulatie-ingang is naar keuze AC- of DC-gekoppeld). Hier- door kunnen ook tussenliggende frekwenties worden opgewekt. Rond TI en X1 is een stabiele 2-MHz- oscillator opgebouwd. MOSFET T2 zet de sinus van de oscillator om in een blokvormig signaal dat FF1 klokt. De als tweedeler geschakelde FF1 levert op zijn beurt weer klokpul- sen aan FF2. Op de Q-uitgang ver- schijnen dan pulsen met een breedte van circa 12 ns en een frekwentie van 1 MHz. De korte pulsbreedte wordt bereikt door FF2 zichzelf te laten re- setten direkt nadat de flipflop met een klokpuls is geset. De pulsbreed- te wordt daarbij bepaald door de reaktietijd van de reset-ingang. De pulsen van FF2 sturen de SHF- tran
