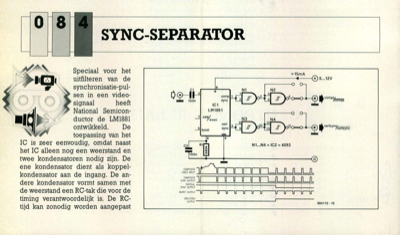

sync-separator
Speciaal voor het uitfilteren van de synchronisatie-pul- sen in een video- signaal heeft National Semicon- ductor de LM1881 ontwikkeld. De toepassing van het IC is zeer eenvoudig, omdat naast het IC alleen nog een weerstand en twee kondensatoren nodig zijn. De ene kondensator dient als koppel- kondensator aan de ingang. De an- dere kondensator vormt samen met de weerstand een RC-tak die voor de timing verantwoordelijk is. De RC- tijd kan zonodig worden aangepast cornp sync "Cl LM1881 odre,„. 5...12V comps~ vertsYn, SYNC-SEPARATOR 01.00511E SYNC 0,P, VERTICk SYNC OUTPUT 13.S7 OUTPUT ODCPPVEN burst R1 vert sync N1...N4 = IC2 = 4093 884112 - 10 aan een andere (hogere) lijnfrekwen- tie, hoewel de RC-tijd eigenlijk al- leen de breedte van de sync-pulsen bepaalt. De ingangsspanning van de schakeling mag tussen 0,5 Vtt en 2 Vtt liggen. De uitgangsspanning wordt bepaald door de voedings- spanning. Bij een voedingsspanning van 5 V zijn de nivo"s TTL- kompatibel. De composite-sync-uitga...
