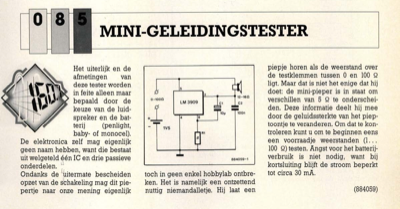

mini-geleidingstester
Het uiterlijk en de afmetingen van deze tester worden in feite alleen maar bepaald door de keuze van de luid- spreker en de bat- terij (p enlight, baby- of monocel). De elektronica zelf mag eigenlijk geen naam hebben, want die bestaat uit welgeteld eÃÅeÃÅn IC en drie passieve onderdelen. Ondanks de uitermate bescheiden opzet van de schakeling mag dit pie- pertje naar onze mening eigenlijk o-loon 5 LM 3909 4 12-160 C2 wim 710p 100n R1 884059-1 piepje horen als de weerstand over de testklemmen tussen 0 en 100 Q ligt. Maar dat is niet het enige dat hij doet: de mini-pieper is in staat om verschillen van 5 Q te onderschei- den. Deze informatie deelt hij mee door de geluidssterkte van het piep- toontje te veranderen. Om dat te kon- troleren kunt u om te beginnen eens een voorraadje weerstanden (1. . . 100 Q) testen. Angst voor het batterij- verbruik is niet nodig, want bij kortsluiting blijft de stroom beperkt tot circa 30 mA. (884059) MINI-GELEIDINGSTESTER toch in geen enkel hobbylab ...
