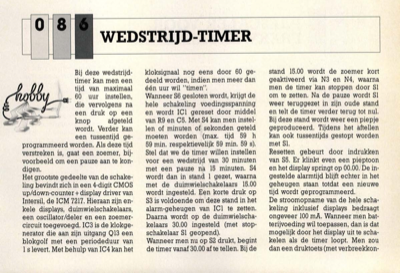

wedstrijd-timer
Bij deze wedstrijd- timer kan men een tijd van maximaal 60 uur instellen, die vervolgens na een druk op een knop afgeteld wordt. Verder kan een tussentijd ge- programmeerd worden. Als deze tijd verstreken is, gaat een zoemer, bij- voorbeeld om een pauze aan te kon- digen. Het grootste gedeelte van de schake- ling bevindt zich in een 4-digit CMOS up/down-counter + display driver van Intersil, de ICM 7217. Hieraan zijn en- kele displays, duimwielschakelaars, een oscillator/deler en een zoemer- circuit toegevoegd. IC3 is de klokge- nerator die aan zijn uitgang 013 een blokgolf met een periodeduur van 1 s levert. Met behulp van IC4 kan het kloksignaal nog eens door 60 ge- deeld worden, indien men meer dan eÃÅeÃÅn uur wil "timen". Wanneer S6 gesloten wordt, krijgt de hele schakeling voedingsspanning en wordt IC1 gereset door middel van R9 en C5. Met S4 kan men instel- len of minuten of sekonden geteld moeten worden (max. tijd 59 h 59 min. respektievelijk 59 min. 59 s). Stel dat we de t...
