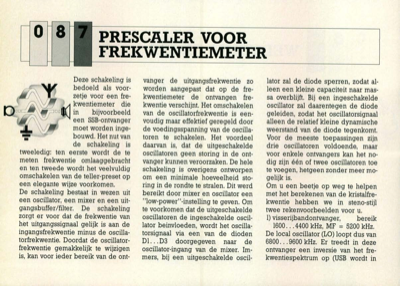

prescaler voor frekwentiemeter
Deze schakeling is bedoeld als voor- zetje voor een fre- kwentiemeter die in bijvoorbeeld een SSB-ontvanger moet worden inge- bouwd. Het nut van de schakeling is tweeledig: ten eerste wordt de te meten frekwentie omlaaggebracht en ten tweede wordt het veelvuldig omschakelen van de teller-preset op een elegante wijze voorkomen. De schakeling bestaat in wezen uit een oscillator, een mixer en een uit- gangsbuffer/filter. De schakeling zorgt er voor dat de frekwentie van het uitgangssignaal gelijk is aan de ingangsfrekwentie minus de oscilla- torfrekwentie. Doordat de oscillator- frekwentie gemakkelijk te wijzigen is, kan voor ieder bereik van de ont- vanger de uitgangsfrekwentie zo worden aangepast dat op de fre- kwentiemeter de ontvangen fre- kwentie verschijnt. Het omschakelen van de oscillatorfrekwentie is een- voudig maar effektief geregeld door de voedingsspanning van de oscilla- toren te schakelen. Het voordeel daarvan is, dat de uitgeschakelde oscillatoren geen storing in de ont- v
