kleine 8-bits A/D-omzetter

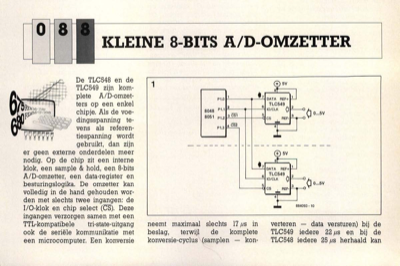

De TLC548 en de TLC549 zijn kom- plete A/D-omzet- ters op een enkel chipje. Als de voe- dingsspanning te- vens als referen- tiespanning wordt gebruikt, dan zijn er geen externe onderdelen meer nodig. Op de chip zit een interne klok, een sample & hold, een 8-bits A/D-omzetter, een data-register en besturingslogika. De omzetter kan volledig in de hand gehouden wor- den met slechts twee ingangen: de I/O-klok en chip select (CS). Deze ingangen verzorgen samen met een TTL-kompatibele tri-state-uitgang ook de seriële kommunikatie met een microcomputer. Een konversie 1 0 5V 8 DATA REF+ TLC549 10/CLK • CS • 0 5V DATAREF+ 11. TLC549 10/CLK (:] • KLEINE 8-BITS A/D-OMZETTER neemt maximaal slechts 17 ps in beslag, terwijl de komplete konversie-cyclus (samplen - kon- verteren - data versturen) bij de TLC549 iedere 22 ps en bij de TLC548 iedere 25 ps herhaald kan P1.0 2 8051 Pl.2 3CS1 P1.3 8048 pi " l 0...5V CS1 1EIFJE 0...5V • 884093 - 10 128 elektuur juli/augustus 1988 worden....
