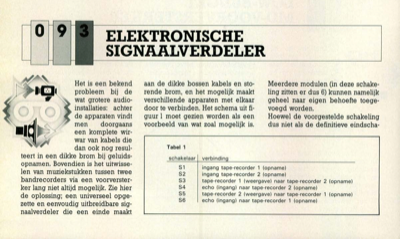

elektronische signaalverdeler
Het is een bekend probleem bij de wat grotere audio- installaties: achter de apparaten vindt men doorgaans een komplete wir- war van kabels die dan ook nog resul- teert in een dikke brom bij geluids- opnamen. Bovendien is het uitwisse- len van muziekstukken tussen twee bandrecorders via een voorverster- ker lang niet altijd mogelijk. Zie hier de oplossing; een universeel opge- zette en eenvoudig uitbreidbare sig- naalverdeler die een einde maakt aan de dikke bossen kabels en sto- rende brom, en het mogelijk maakt verschillende apparaten met elkaar door te verbinden. Het schema uit fi- guur 1 moet gezien worden als een voorbeeld van wat zoal mogelijk is. Meerdere modulen (in deze schake- ling zitten er dus 6) kunnen namelijk geheel naar eigen behoefte toege- voegd worden. Hoewel de voorgestelde schakeling dus niet als de definitieve eindscha- ELEKTRONISCHE SIGNAALVERDELER Tabel 1 schakelaar verbinding S1 ingang tape-recorder S2 ingang tape-recorder 1 (opname) 2 (opname) tape-recorder 1
