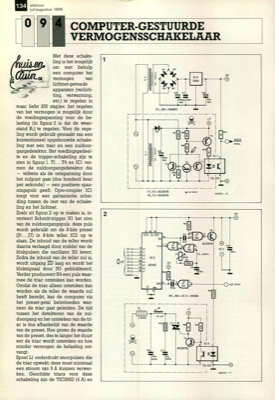

computer-gestuurde vermogensschakelaar
134 (,101,000 COMPUTER-GESTUURDE VERMOGENSSCHAKELAAR elektuur juli/augustus 1988 Met deze schake- ling is het mogelijk om met behulp een computer het 1 Mit.gt vermogen van lichtnet-gevoede apparaten (verlich- ting, verwarming, etc.) te regelen in maar liefst 255 stapjes. het regelen van het vermogen is mogelijk door de voedingsspanning voor de be- lasting (in figuur 2 is dat de weer- stand RL) te regelen. Voor de rege- ling wordt gebruik gemaakt van een konventioneel opgebouwde schake- ling met een traic en een nuldoor- gangsdetektor. Het voedingsgedeel- te en de trigger-schakeling zijn te zien in figuur 1. TI .. .T4 en IC1 vor- men de nuldoorgangsdetektor die - telkens als de netspanning door het nulpunt gaat (dus honderd keer per sekonde) - een positieve span- ningspuls geeft. Opto-coupler IC1 zorgt voor een galvanische schei- ding tussen de rest van de schake- ling en het lichtnet. Zoals uit figuur 2 op te maken is, in- verteert Schmitt-trigger Nl het nivo van de nuldoorgan...
