veelzijdige verbindingstester

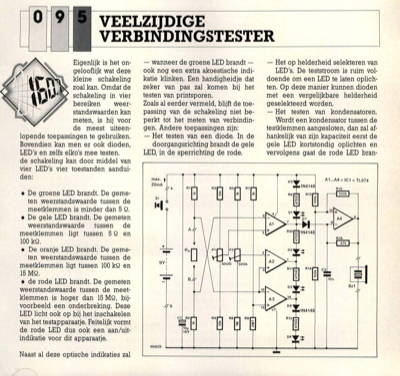

0 VEELZIJDIGE VERBINDINGSTESTER Eigenlijk is het on- gelooflijk wat deze kleine schakeling zoal kan. Omdat de schakeling in vier bereiken weer- standswaarden kan meten, is hij voor de meest uiteen- -wanneer de groene LED brandt - ook nog een extra akoestische indi- katie klinken. Een handigheidje dat zeker van pas zal komen bij het testen van printsporen. Zoals al eerder vermeld, blijft de toe- passing van de schakeling niet be- perkt tot het meten van verbindin- gen. Andere toepassingen zijn: -Het testen van een diode. In de doorgangsrichting brandt de gele LED, in de sperrichting de rode. -Het op helderheid selekteren van LED"s. De teststroom is ruim vol- doende om een LED te laten oplich- ten. Op deze manier kunnen dioden met een vergelijkbare helderheid geselekteerd worden. -Het testen van kondensatoren. Wordt een kondensator tussen de testklemmen aangesloten, dan zal af- hankelijk van zijn kapaciteit eerst de gele LED kortstondig oplichten en vervolgens gaat de rode L...
