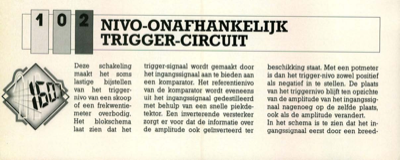

NIVO-ONAFHANKELIJK TRIGGER-CIRCUIT Deze schakeling maakt het soms lastige bijstellen van het trigger- nivo van een skoop of een frekwentie- meter overbodig. Het blokschema laat zien dat het trigger-signaal wordt gemaakt door het ingangssignaal aan te bieden aan een komparator. Het referentienivo van de komparator wordt eveneens uit het ingangssignaal gedestilleerd met behulp van een snelle piekde- tektor. Een inverterende versterker zorgt er voor dat de informatie over de amplitude ook geiÃànverteerd ter beschikking staat. Met een potmeter is dan het trigger-nivo zowel positief als negatief in te stellen. De plaats van het triggernivo blijft ten opzichte van de amplitude van het ingangssig- naal nagenoeg op de zelfde plaats, ook als de amplitude verandert. In het schema is te zien dat het in- gangssignaal eerst door een breed- band-source-volger gaat die is opge- bouwd rond een UHF-MOSFET (T1). De source-"weerstand" wordt daar- bij gevormd door de als stroombron geschakelde FET ...
