vijfbands stereo equalizer

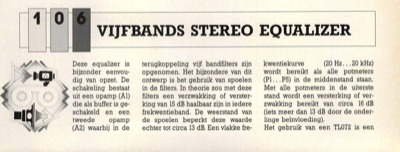

10 VIJFBANDS STEREO EQUALIZER Deze equalizer is bijzonder eenvou- dig van opzet. De schakeling bestaat uit een opamp (Al) die als buffer is ge- schakeld en een tweede opamp (A2) waarbij in de terugkoppeling vijf bandfilters zijn opgenomen. Het bijzondere van dit ontwerp is het gebruik van spoelen in de filters. In theorie zou met deze filters een verzwakking of verster- king van 15 dB haalbaar zijn in iedere frekwentieband. De weerstand van de spoelen beperkt deze waarde echter tot circa 13 dB. Een vlakke fre- kwentiekurve (20 Hz . . . 20 kHz) wordt bereikt als alle potmeters (Pl . . P5) in de middenstand staan. Met alle potmeters in de uiterste stand wordt een versterking of ver- zwakking bereikt van circa 16 dB (iets meer dan 13 dB door de onder- linge beiÃànvloeding). Het gebruik van een TL072 is een 148 elektuur juli/augustus 1988 kompromis tussen prijs en prestatie met betrekking tot ruis en vervor- ming. Met de regelaars in de mid- denstand werd bij het prototype een vervo...
