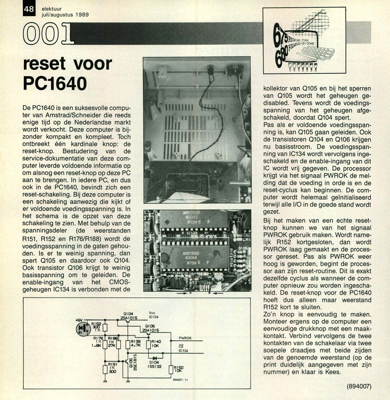

reset voor PC1640
48 reset voor schakeld, doordat 0104 spert. Pas als er voldoende voedingsspan- ning is, kan 0105 gaan geleiden. Ook de transistoren 0104 en Q106 krijgen nu basisstroom. De voedingsspan- ning van IC134 wordt vervolgens inge- schakeld en de enable-ingang van dit IC wordt vrij gegeven. De processor krijgt via het signaal PWROK de mel- ding dat de voeding in orde is en de reset-cyclus kan beginnen. De com- puter wordt helemaal geïnitialiseerd terwijl alle I/O in de goede stand wordt gezet. Bij het maken van een echte reset- knop kunnen we van het signaal PWROK gebruik maken. Wordt name- lijk R152 kortgesloten, dan wordt PWROK laag gemaakt en de proces- sor gereset. Pas als PWROK weer hoog is geworden, begint de proces- sor aan zijn reset-routine. Dit is exakt dezelfde cyclus als wanneer de com- puter opnieuw zou worden ingescha- keld. De reset-knop voor de PC1640 hoeft dus alleen maar weerstand R152 kort te sluiten. Zo"n knop is eenvoudig te maken. Monteer ergens op de computer een ...
