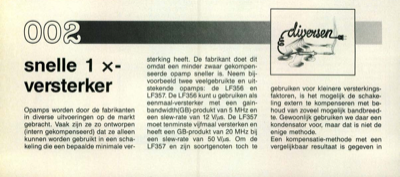

snelle 1x-versterker
DD snelle 1 x- versterker Opamps worden door de fabrikanten in diverse uitvoeringen op de markt gebracht. Vaak zijn ze zo ontworpen (intern gekompenseerd) dat ze alleen kunnen worden gebruikt in een scha- keling die een bepaalde minimale ver- sterking heeft. De fabrikant doet dit omdat een minder zwaar gekompen- seerde opamp sneller is. Neem bij- voorbeeld twee veelgebruikte en uit- stekende opamps: de LF356 en LF357. De LF356 kunt u gebruiken als eenmaal-versterker met een gain- bandwidth(GB)-produkt van 5 MHz en een slew-rate van 12 V/,us. De LF357 moet tenminste vijfmaal versterken en heeft een GB-produkt van 20 MHz bij een slew-rate van 50 Vips. Om de LF357 en zijn soortgenoten toch te gebruiken voor kleinere versterkings- faktoren, is het mogelijk de schake- ling extern te kompenseren met be- houd van zoveel mogelijk bandbreed- te. Gewoonlijk gebruiken we daar een kondensator voor, maar dat is niet de enige methode. Een kompensatie-methode met een vergelijkbaar resultaat is g...
