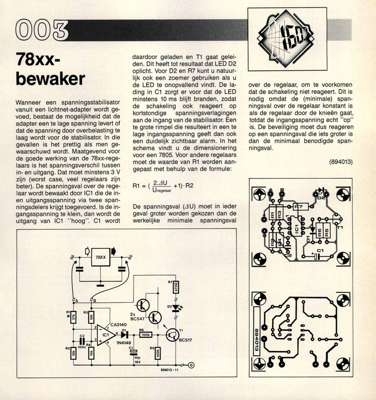

78xx-bewaker
C3 78xx- bewaker Wanneer een spanningsstabilisator vanuit een lichtnet-adapter wordt ge- voed, bestaat de mogelijkheid dat de adapter een te lage spanning levert of dat de spanning door overbelasting te laag wordt voor de stabilisator. In die gevallen is het prettig als men ge- waarschuwd wordt. Maatgevend voor de goede werking van de 78xx-rege- laars is het spanningsverschil tussen in- en uitgang. Dat moet minstens 3 V zijn (worst case, veel regelaars zijn beter). De spanningsval over de rege- laar wordt bewaakt door IC1 die de in- en uitgangsspanning via twee span- ningsdelers krijgt toegevoerd. Is de in- gangsspanning te klein, dan wordt de uitgang van IC1 "hoog". Cl wordt daardoor geladen en T1 gaat gelei- den. Dit heeft tot resultaat dat LED D2 oplicht. Voor D2 en R7 kunt u natuur- lijk ook een zoemer gebruiken als u de LED te onopvallend vindt. De la- ding in Cl zorgt er voor dat de LED minstens 10 ms blijft branden, zodat de schakeling ook reageert op kortstondige spannings...
