music voicing system

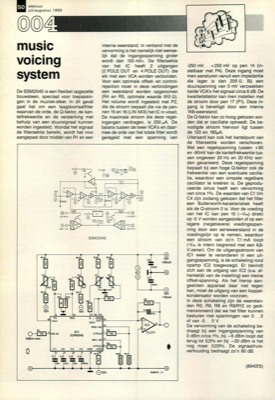

50 elektuur juli/augustus 1989 music voicing system De SSM2045 is een flexibel opgezette bouwsteen, speciaal voor toepassin- gen in de muziek-sfeer. In dit geval gaat het om een laagdoorlaatfilter waarvan de orde, de Q-faktor, de kan- telfrekwentie en de versterking met behulp van een stuursignaal kunnen worden ingesteld. Voordat het signaal de filtersektie bereikt, wordt het nivo aangepast door middel van R1 en een SIG IN interne weerstand. In verband met de vervorming is het namelijk niet wense- lijk dat de ingangsspanning groter wordt dan 150 mVtt. De filtersektie van het IC heeft 2 uitgangen (2 POLE OUT en 4 POLE OUT) die elk met een VCA worden verbonden. Voor een optimale offset- en control- rejection moet in deze verbindingen een weerstand worden opgenomen (R4 en R5, optimale waarde 910 Q). Het volume wordt ingesteld met P2, die de stroom bepaalt die via de pen- nen 15 en 16 (LIN MIX) het IC in vloeit. De maximale stroom die deze regel- ingangen verdragen, is 250 jiA. De bal...
