balans-indikator

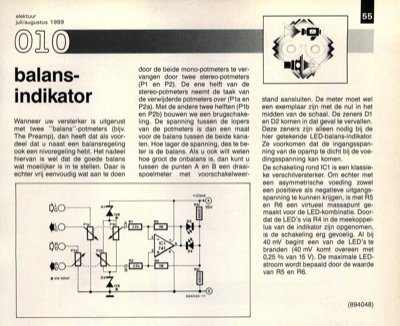

elektuur juli/augustus 1989 balans- indikator Wanneer uw versterker is uitgerust met twee "balans"-potmeters (bijv. The Preamp), dan heeft dat als voor- deel dat u naast een balansregeling ook een nivoregeling hebt. Het nadeel hiervan is wel dat de goede balans wat moeilijker is in te stellen. Daar is echter vrij eenvoudig wat aan te doen door de beide mono-potmeters te ver- vangen door twee stereo-potmeters (P1 en P2). De ene helft van de stereo-potmeters neemt de taak van de verwijderde potmeters over (P1a en P2a). Met de andere twee helften (P1b en P2b) bouwen we een brugschake- ling. De spanning tussen de lopers van de potmeters is dan een maat voor de balans tussen de beide kana- len. Hoe lager de spanning, des te be- ter is de balans. Als u ook wilt weten hoe groot de onbalans is, dan kunt u tussen de punten A en B een draai- spoelmeter met voorschakelweer- stand aansluiten. De meter moet wel een exemplaar zijn met de nul in het midden van de schaal. De zeners D1 en D2 komen...
