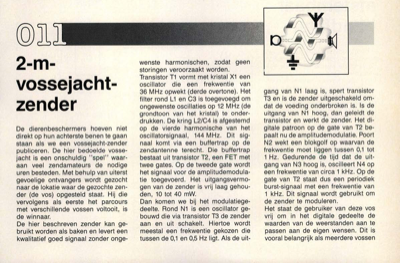

2-m-vossejachtzender
2-m- vossejacht- zender De dierenbeschermers hoeven niet direkt op hun achterste benen te gaan staan als we een vossejacht-zender publiceren. De hier bedoelde vosse- jacht is een onschuldig "spel" waar- aan veel zendamateurs de nodige uren besteden. Met behulp van uiterst gevoelige ontvangers wordt gezocht naar de lokatie waar de gezochte zen- der (de vos) opgesteld staat. Hij die vervolgens als eerste het parcours met verschillende vossen voltooit, is de winnaar. De hier beschreven zender kan ge- bruikt worden als baken en levert een kwalitatief goed signaal zonder onge- wenste harmonischen, zodat geen storingen veroorzaakt worden. Transistor T1 vormt met kristal X1 een oscillator die een frekwentie van 36 MHz opwekt (derde overtone). Het filter rond L1 en C3 is toegevoegd om ongewenste oscillaties op 12 MHz (de grondtoon van het kristal) te onder- drukken. De kring L2/C4 is afgestemd op de vierde harmonische van het oscillatorsignaal, 144 MHz. Dit sig- naal komt via een buffertr...
