afstembare bandfilter

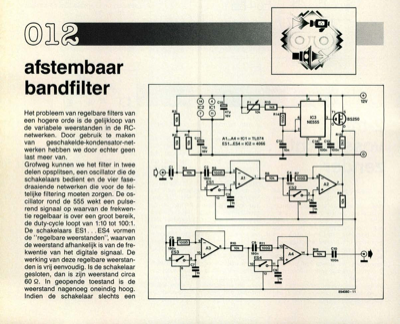

afstembaar bandfilter 0 12V Het probleem van regelbare filters van R3 een hogere orde is de gelijkloop van de variabele weerstanden in de RC- netwerken. Door gebruik te maken van geschakelde-kondensator-net- werken hebben we door echter geen last meer van. Grofweg kunnen we het filter in twee delen opsplitsen, een oscillator die de schakelaars bedient en de vier fase- draaiende netwerken die voor de fei- telijke filtering moeten zorgen. De os- cillator rond de 555 wekt een pulse- rend signaal op waarvan de frekwen- tie regelbaar is over een groot bereik, de duty-cycle loopt van 1:10 tot 100:1. De schakelaars ES1. ES4 vormen de "regelbare weerstanden", waarvan de weerstand afhankelijk is van de fre- e e C 1 4 7 9 16V Ok R14 kwentie van het digitale signaal. De ES3 10 180n A4 111=5 werking van deze regelbare weerstan- a den is vrij eenvoudig. Is de schakelaar gesloten, dan is zijn weerstand circa 60 Q. In geopende toestand is de weerstand nagenoeg oneindig hoog. Indien de schakelaar...
