bel-afhankelijke audioverzwakker

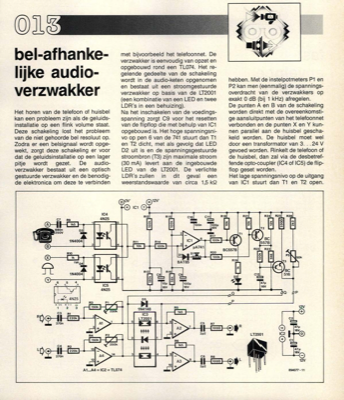

bel-afhanke- lijke audio- verzwakker Het horen van de telefoon of huisbel kan een probleem zijn als de geluids- installatie op een flink volume staat. Deze schakeling lost het probleem van de niet gehoorde bel resoluut op. Zodra er een belsignaal wordt opge- wekt, zorgt deze schakeling er voor dat de geluidsinstallatie op een lager pitje wordt gezet. De audio- verzwakker bestaat uit een optisch gestuurde verzwakker en de benodig- de elektronica om deze te verbinden met bijvoorbeeld het telefoonnet. De verzwakker is eenvoudig van opzet en opgebouwd rond een TL074. Het re- gelende gedeelte van de schakeling wordt in de audio-keten opgenomen en bestaat uit een stroomgestuurde verzwakker op basis van de LT2001 (een kom binatie van een LED en twee LDR"s in een behuizing). Na het inschakelen van de voedings- spanning zorgt C9 voor het resetten van de flipflop die met behulp van IC1 opgebouwd is. Het hoge spanningsni- vo op pen 6 van de 741 stuurt dan T1 en T2 dicht, met als gevolg dat L...
