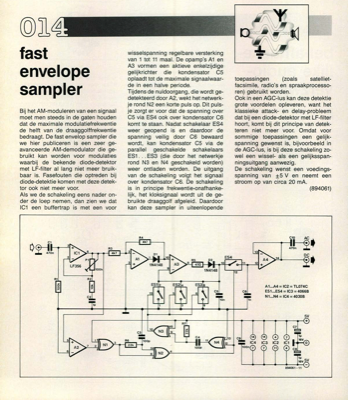

fast envelope sampler
en fast envelope sampler Bij het AM-moduleren van een signaal moet men steeds in de gaten houden dat de maximale modulatiefrekwentie de helft van de draaggolffrekwentie bedraagt. De fast envelop sampler die we hier publiceren is een zeer ge- avanceerde AM-demodulator die ge- bruikt kan worden voor modulaties waarbij de bekende diode-detektor met LF-filter al lang niet meer bruik- baar is. Fasefouten die optreden bij diode-detektie komen met deze detek- tor ook niet meer voor. Als we de schakeling eens nader on- der de loep nemen, dan zien we dat IC1 een buffertrap is met een voor wisselspanning regelbare versterking van 1 tot 11 maal. De opamp"s Al en A3 vormen een aktieve enkelzijdige gelijkrichter die kondensator C5 oplaadt tot de maximale signaalwaar- de in een halve periode. Tijdens de nuldoorgang, die wordt ge- detekteerd door A2, wekt het netwerk- je rond N2 een korte puls op. Dit puls- je zorgt er voor dat de spanning over C5 via ES4 ook over kondensator C6 komt te staan. N...
