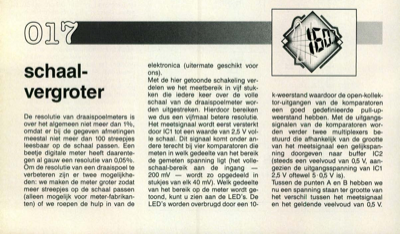

schaalvergroter
schaal- vergroter De resolutie van draaispoelmeters is over het algemeen niet meer dan 1%, omdat er bij de gegeven afmetingen meestal niet meer dan 100 streepjes leesbaar op de schaal passen. Een beetje digitale meter heeft daarente- gen al gauw een resolutie van 0,05%. Om de resolutie van een draaispoel te verbeteren zijn er twee mogelijkhe- den: we maken de meter groter zodat meer streepjes op de schaal passen (alleen mogelijk voor meter-fabrikan- ten) of we roepen de hulp in van de elektronica (uitermate geschikt voor ons). Met de hier getoonde schakeling ver- delen we het meetbereik in vijf stuk- ken die iedere keer over de volle schaal van de draaispoelmeter wor- den uitgestreken. Hierdoor bereiken we dus een vijfmaal betere resolutie. Het meetsignaal wordt eerst versterkt door IC1 tot een waarde van 2,5 V vol- le schaal. Dit signaal komt onder an- dere terecht bij vier komparatoren die meten in welk gedeelte van het bereik de gemeten spanning ligt (het volle- schaal-bereik a...
