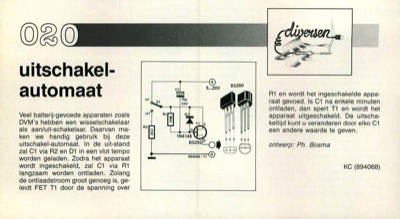

uitschakel- automaat Veel batterij-gevoede apparaten zoals DVM"s hebben een wisselschakelaar als aan/uit-schakelaar. Daarvan ma- ken we handig gebruik bij deze uitschakel-automaat. In de uit-stand zal Cl via R2 en D1 in een vlot tempo worden geladen. Zodra het apparaat wordt ingeschakeld, zal Cl via R1 langzaam worden ontladen. Zolang de ontlaadstroom groot genoeg is, ge- leidt FET T1 door de spanning over R1 en wordt het ingeschakelde appa- raat gevoed. Is Cl na enkele minuten ontladen, dan spert T1 en wordt het apparaat uitgeschakeld. De uitscha- keltijd kunt u veranderen door elko Cl een andere waarde te geven. ontwerp: Ph. Bosma KC (894068)
