MSX-EPROM

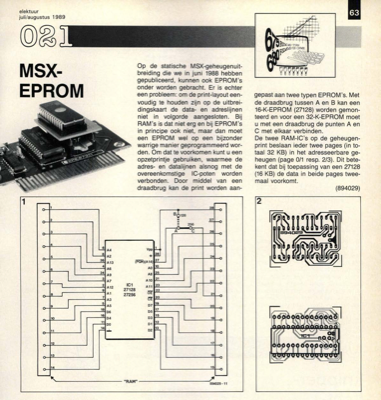

elektuur juli/augustus 1989 MSX- EPROM 63 1 ---- _---, 256 A C 26 q 25 o o o I IC1 AM 21 All23 22 ! A4 8 A2 26 A13 37 2Al2 g Al 7A3 4 24 A9 Op de statische MSX-geheugenuit- breiding die we in juni 1988 hebben gepubliceerd, kunnen ook EPROM"s onder worden gebracht. Er is echter een probleem: om de print-layout een- voudig te houden zijn op de uitbrei- dingskaart de data- en adreslijnen niet in volgorde aangesloten. Bij RAM"s is dat niet erg en bij EPROM"s in principe ook niet, maar dan moet een EPROM wel op een bijzonder warrige manier geprogrammeerd wor- den. Om dat te voorkomen kunt u een opzetprintje gebruiken, waarmee de adres- en datalijnen alsnog met de overeenkomstige IC-poten worden verbonden. Door middel van een draadbrug kan de print worden aan- gepast aan twee typen EPROM"s. Met de draadbrug tussen A en B kan een 16-K-EPROM (27128) worden gemon- teerd en voor een 32-K-EPROM moet u met een draadbrug de punten A en C met elkaar verbinden. De twee RAM-IC"s op de geheugen- p...
