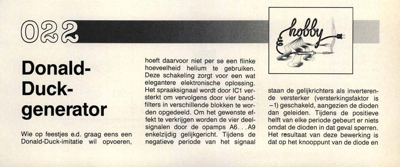

Donald- Duck- generator Wie op feestjes e.d. graag eens een Donald-Duck-imitatie wil opvoeren, hoeft daarvoor niet per se een flinke hoeveelheid helium te gebruiken. Deze schakeling zorgt voor een wat elegantere elektronische oplossing. Het spraaksignaal wordt door IC1 ver- sterkt om vervolgens door vier band- filters in verschillende blokken te wor- den opgedeeld. Om het gewenste ef- fekt te verkrijgen worden de vier deel- signalen door de opamps A6. . . A9 enkelzijdig gelijkgericht. Tijdens de negatieve periode van het signaal staan de gelijkrichters als inverteren- de versterker (versterkingsfaktor is —1) geschakeld, aangezien de dioden dan geleiden. Tijdens de positieve helft van elke periode gebeurt er niets omdat de dioden in dat geval sperren. Het resultaat van deze bewerking is dat op het knooppunt van de diode en 64 elektuur juli/augustus 1989 Al = IC1 = LF356 A2...A5 = IC2 = TL074C A6...A9 =1C3 = TL074C A10...A 13 = IC4 = TL074C A14 = IC5 = LF356 de twee weerstanden ...
