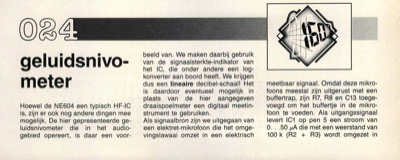

geluidsnivo-meter
CR geluidsnivo- meter Hoewel de NE604 een typisch HF-IC is, zijn er ook nog andere dingen mee mogelijk. De hier gepresenteerde ge- luidsnivometer die in het audio- gebied opereert, is daar een voor- beeld van. We maken daarbij gebruik van de signaalsterkte-indikator van het IC, die onder andere een log- konverter aan boord heeft. We krijgen dus een lineaire decibel-schaal! Het is daardoor eventueel mogelijk in plaats van de hier aangegeven draaispoelmeter een digitaal meetin- strument te gebruiken. Als signaalbron zijn we uitgegaan van een elektret-mikrofoon die het omge- vingslawaai omzet in een elektrisch meetbaar signaal. Omdat deze mikro- foons meestal zijn uitgerust met een buffertrap, zijn R7, R8 en C13 toege- voegd om het buffertje in de mikro- foon te voeden. Als uitgangssignaal levert IC1 op pen 5 een stroom van 0. . .50 pA die met een weerstand van 100 k (R2 + R3) wordt omgezet in 66 elektuur juli/augustus 1989 1 m1n1nmF—imucrif-1 AMP LINITIER een spanning van 0. . ....
