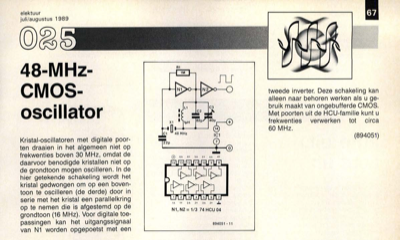

elektuur juli/augustus 1989 eg 48-MHz- CMOS- oscillator Kristal-oscillatoren met digitale poor- ten draaien in het algemeen niet op frekwenties boven 30 MHz, omdat de daarvoor benodigde kristallen niet op de grondtoon mogen oscilleren. In de hier getekende schakeling wordt het kristal gedwongen om op een boven- toon te oscilleren (de derde) door in serie met het kristal een parallelkring op te nemen die is afgestemd op de grondtoon (16 MHz). Voor digitale toe- passingen kan het uitgangssignaal van N1 worden opgepoetst met een 67 IMEICIEHEEILI 10 11 1>11W> I 11>1. ELIEIE1011151 tweede inverter. Deze schakeling kan alleen naar behoren werken als u ge- bruik maakt van ongebufferde CMOS. Met poorten uit de HCU-familie kunt u frekwenties verwerken tot circa 60 MHz. (894051)
