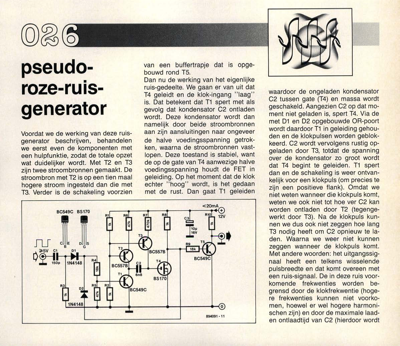

pseudo-roze-ruis-generator
pseudo- roze-ruis- generator Voordat we de werking van deze ruis- generator beschrijven, behandelen we eerst even de komponenten met een hulpfunktie, zodat de totale opzet wat duidelijker wordt. Met T2 en T3 zijn twee stroombronnen gemaakt. De stroombron met T2 is op een tien maal hogere stroom ingesteld dan die met T3. Verder is de schakeling voorzien van een buffertrapje dat is opge- bouwd rond T5. Dan nu de werking van het eigenlijke ruis-gedeelte. We gaan er van uit dat T4 geleidt en de klok-ingang "laag" is. Dat betekent dat T1 spert met als gevolg dat kondensator C2 ontladen wordt. Deze kondensator wordt dan namelijk door beide stroombronnen aan zijn aansluitingen naar ongeveer de halve voedingsspanning getrok- ken, waarna de stroombronnen vast- lopen. Deze toestand is stabiel, want de op de gate van T4 aanwezige halve voedingsspanning houdt de FET in geleiding. Op het moment dat de klok echter "hoog" wordt, is het gedaan met de rust. Dan gaat T1 geleiden waardoor de ongelad...
