stoorpuls-onderdrukker

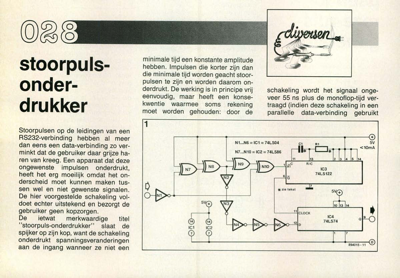

eg stoorpuls- onder- drukker Stoorpulsen op de leidingen van een RS232-verbinding hebben al meer dan eens een data-verbinding zo ver- minkt dat de gebruiker daar grijze ha- ren van kreeg. Een apparaat dat deze ongewenste impulsen onderdrukt, heeft het erg moeilijk omdat het on- derscheid moet kunnen maken tus- sen wel en niet gewenste signalen. De hier voorgestelde schakeling vol- doet echter uitstekend en bezorgt de gebruiker geen kopzorgen. De ietwat merkwaardige titel "stoorpuls-onderdrukker" slaat de spijker op zijn kop, want de schakeling onderdrukt spanningsveranderingen aan de ingang wanneer ze niet een minimale tijd een konstante amplitude hebben. Impulsen die korter zijn dan die minimale tijd worden geacht stoor- pulsen te zijn en worden daarom on- derdrukt. De werking is in principe vrij eenvoudig, maar heeft een konse- kwentie waarmee soms rekening moet worden gehouden: door de 1 schakeling wordt het signaal onge- veer 55 ns plus de monoflop-tijd ver- traagd (indien dez...
