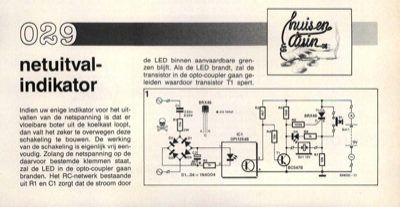

netuitval-indikator

©2 netuitval- indikator Indien uw enige indikator voor het uit- vallen van de netspanning is dat er vloeibare boter uit de koelkast loopt, dan valt het zeker te overwegen deze schakeling te bouwen. De werking van de schakeling is eigenlijk vrij een- voudig. Zolang de netspanning op de daarvoor bestemde klemmen staat, zal de LED in de opto-coupler gaan branden. Het RC-netwerk bestaande uit R1 en Cl zorgt dat de stroom door de LED binnen aanvaardbare gren- zen blijft. Als de LED brandt, zal de transistor in de opto-coupler gaan ge- leiden waardoor transistor T1 spert. 70 elektuur juli/augustus 1989 Als gevolg daarvan zal thyristor Th1 ontstoken worden. Omdat op beide klemmen (A en B) van de piëzo- zoemer de voedingsspanning aanwe- zig is, zal deze zwijgen. Valt de net- spanning weg, dan zal de transistor in de opto-coupler gaan sperren en tran- sistor T1 gaan geleiden. Omdat nu de thyristor nog geleidt en klem A op massa-potentiaal ligt, kan LED D5 gaan branden en begint de zoe...
