vertraging met emmertjes

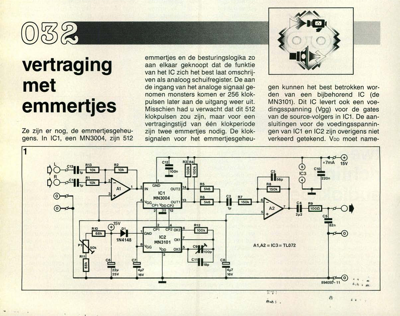

DE vertraging met emmertjes Ze zijn er nog, de emmertjesgeheu- gens. In IC1, een MN3004, zijn 512 emmertjes en de besturingslogika zo aan elkaar geknoopt dat de funktie van het IC zich het best laat omschrij- ven als analoog schuifregister. De aan de ingang van het analoge signaal ge- nomen monsters komen er 256 klok- pulsen later aan de uitgang weer uit. Misschien had u verwacht dat dit 512 klokpulsen zou zijn, maar voor een vertragingstijd van eÌeÌn klokperiode zijn twee emmertjes nodig. De klok- signalen voor het emmertjesgeheu- gen kunnen het best betrokken wor- den van een bijbehorend IC (de MN3101). Dit IC levert ook een voe- dingsspanning (Vgg) voor de gates van de source-volgers in IC1. De aan- sluitingen voor de voedingsspannin- gen van IC1 en IC2 zijn overigens niet verkeerd getekend. VDD moet name- tiO 17mA 15V (..!) C10 IC3 1 O O . . CP1vDDCP2 15 A2 R1 VDD OX3 3 R13 R2 Cl R3 R4 1)On 0 0• PS3 R1 0 GND R5 R8 • 0Cl1 Al 3 OUT2 4 10331 24 R12 lp R10 Ok 15V D1 1N4148 C...
