universele squelch

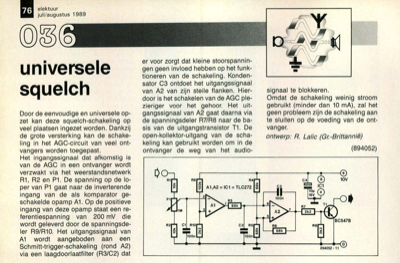

76 elektuur juli/augustus 1989 universele squelch Door de eenvoudige en universele op- zet kan deze squelch-schakeling op veel plaatsen ingezet worden. Dankzij de grote versterking kan de schake- ling in het AGC-circuit van veel ont- vangers worden toegepast. Het ingangssignaal dat afkomstig is van de AGC in een ontvanger wordt verzwakt via het weerstandsnetwerk R1, R2 en Pl. De spanning op de lo- per van Pl gaat naar de inverterende ingang van de als komparator ge- schakelde opamp Al. Op de positieve ingang van deze opamp staat een re- ferentiespanning van 200 mV die wordt geleverd door de spanningsde- ler R9/R10. Het uitgangssignaal van Al wordt aangeboden aan een Schmitt-trigger-schakeling (rond A2) via een laagdoorlaatfilter (R3/02) dat er voor zorgt dat kleine stoorspannin- gen geen invloed hebben op het funk- tioneren van de schakeling. Konden- sator C3 ontdoet het uitgangssignaal van A2 van zijn steile flanken. Hier- door is het schakelen van de AGC ple- zieriger voor het g...
