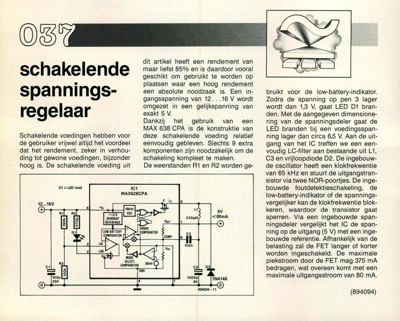

schakelende spanningsregelaar

schakelende spannings- regelaar Schakelende voedingen hebben voor de gebruiker vrijwel altijd het voordeel dat het rendement, zeker in verhou- ding tot gewone voedingen, bijzonder hoog is. De schakelende voeding uit dit artikel heeft een rendement van maar liefst 85% en is daardoor vooral geschikt om gebruikt te worden op plaatsen waar een hoog rendement een absolute noodzaak is. Een in- gangsspanning van 12...16 V wordt omgezet in een gelijkspanning van exakt 5 V. Dankzij het gebruik van een MAX 638 CPA is de konstruktie van deze schakelende voeding relatief eenvoudig gebleven. Slechts 9 extra komponenten zijn noodzakelijk om de schakeling kompleet te maken. De weerstanden R1 en R2 worden ge- bruikt voor de low-battery-indikator. Zodra de spanning op pen 3 lager wordt dan 1,3 V, gaat LED D1 bran- den. Met de aangegeven dimensione- ring van de spanningsdeler gaat de LED branden bij een voedingsspan- ning lager dan circa 6,5 V. Aan de uit- gang van het IC treffen we een een- voudig...
