indikator voor campingkoelkasten

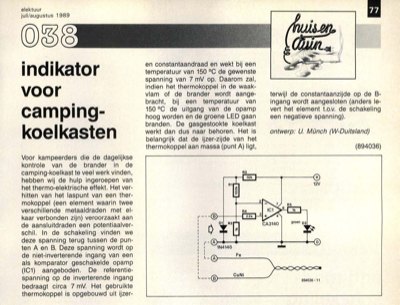

elektuur juli/augustus 1989 2E indikator voor camping- koelkasten Voor kampeerders die de dagelijkse kontrole van de brander in de camping-koelkast te veel werk vinden, hebben wij de hulp ingeroepen van het thermo-elektrische effekt. Het ver- hitten van het laspunt van een ther- mokoppel (een element waarin twee verschillende metaaldraden met el- kaar verbonden zijn) veroorzaakt aan de aansluitdraden een potentiaalver- schil. In de schakeling vinden we deze spanning terug tussen de pun- ten A en B. Deze spanning wordt op de niet-inverterende ingang van een als komparator geschakelde opamp (IC1) aangeboden. De referentie- spanning op de inverterende ingang bedraagt circa 7 mV. Het gebruikte thermokoppel is opgebouwd uit ijzer- t"s en constantaandraad en wekt bij een temperatuur van 150 °C de gewenste spanning van 7 mV op. Daarom zal, indien het thermokoppel in de waak- vlam of de brander wordt aange- bracht, bij een temperatuur van 150 °C de uitgang van de opamp hoog worden en de...
