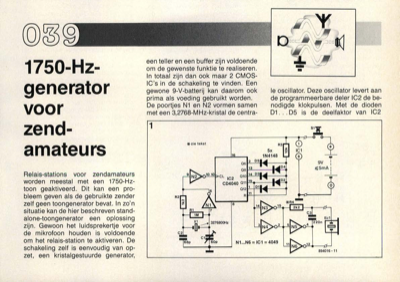

1750-Hz-generator voor zendamateurs
1750-Hz- generator voor zend- amateurs Relais-stations voor zendamateurs worden meestal met een 1750-Hz- toon geaktiveerd. Dit kan een pro- bleem geven als de gebruikte zender zelf geen toongenerator bevat. In zo"n situatie kan de hier beschreven stand- alone-toongenerator een oplossing zijn. Gewoon het luidsprekertje voor de mikrofoon houden is voldoende om het relais-station te aktiveren. De schakeling zelf is eenvoudig van op- zet, een kristalgestuurde generator, een teller en een buffer zijn voldoende om de gewenste funktie te realiseren. In totaal zijn dan ook maar 2 CMOS- IC"s in de schakeling te vinden. Een gewone 9-V-batterij kan daarom ook prima als voeding gebruikt worden. De poortjes N1 en N2 vormen samen met een 3,2768-MHz-kristal de centra- le oscillator. Deze oscillator levert aan de programmeerbare deler IC2 de be- nodigde klokpulsen. Met de dioden D1 ... D5 is de deelfaktor van IC2 1 51 CI 0 *zie tekst R3 5x 1N4148 2 D5H 13 14 D311 15. 1 D11 11 • 0 • 9V ,I <5mA...
