anti-rood-schakeling

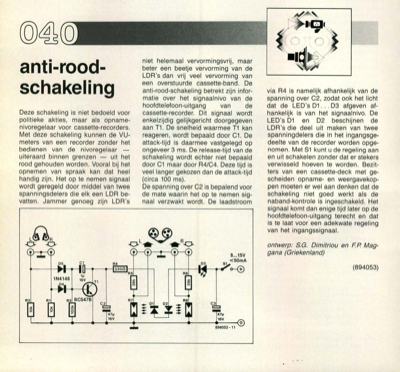

41 anti-rood- schakeling Deze schakeling is niet bedoeld voor politieke akties, maar als opname- nivoregelaar voor cassette-recorders. Met deze schakeling kunnen de VU- meters van een recorder zonder het bedienen van de nivoregelaar - uiteraard binnen grenzen — uit het rood gehouden worden. Vooral bij het opnemen van spraak kan dat heel handig zijn. Het op te nemen signaal wordt geregeld door middel van twee spanningsdelers die elk een LDR be- vatten. Jammer genoeg zijn LDR"s niet helemaal vervormingsvrij, maar beter een beetje vervorming van de LDR"s dan vrij veel vervorming van een overstuurde cassette-band. De anti-rood-schakeling betrekt zijn infor- matie over het signaalnivo van de hoofdtelefoon-uitgang van de cassette-recorder. Dit signaal wordt enkelzijdig gelijkgericht doorgegeven aan Ti. De snelheid waarmee T1 kan reageren, wordt bepaald door Cl. De attack-tijd is daarmee vastgelegd op ongeveer 3 ms. De release-tijd van de schakeling wordt echter niet bepaald door Cl ma...
